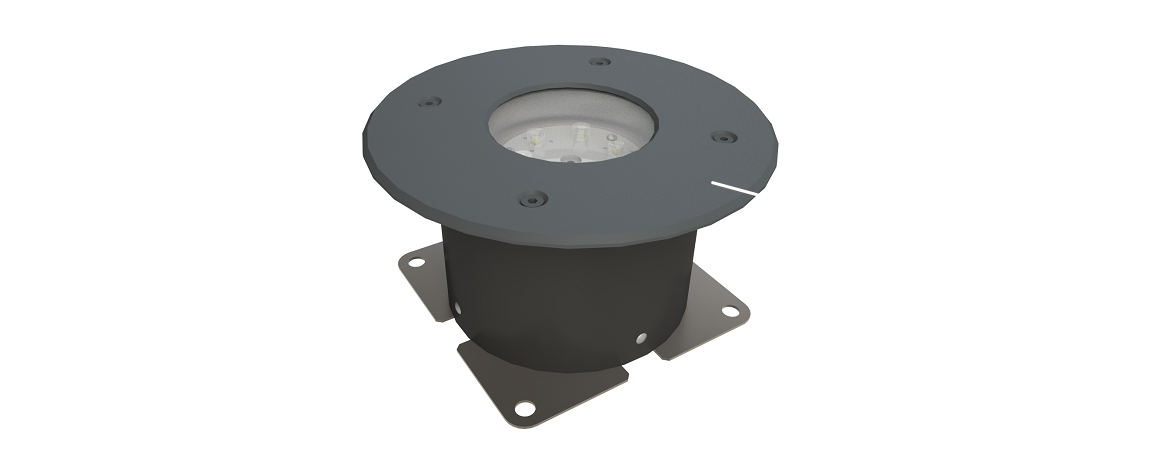

Серия ДВУ11 "Терра"

  Главная/Продукция/Серия ДВУ11 "Терра"

Применение

Архитектурно-декоративная подсветка зданий и сооружений, ландшафтная подсветка, подсветка деревьев, подсветка ступеней, колонн, лестниц и т.д.

Корпус

Алюминиевый с покрытием. Декоративное кольцо выполнено из коррозионностойкой стали, монтажный стакан изготавливается из полиэтиленовой трубы. В нижней части светильника располагается отсек для коммутации питающего кабеля.

Установка

Светильник встраивается в тротуар, грунт, плитку, ступени при помощи монтажного стакана.

Рассеиватель

Рассеиватель выполнен из ударопрочного светостабилизированного поликарбоната (прозрачного либо матового).

Оптика

Возможно применение вторичной оптики для обеспечения узкого угла рассеивания света.

Источник света

Светодиоды марки «Samsung» со световой отдачей не менее 140 Лм/Вт.



Напряжение питания, В

220 ± 10%

Частота, Гц

50 ± 10%

Потребляемая мощность, Вт

8

Марка светодиода

"Samsung"

Коэффициент мощности драйвера, Cos ф

≥ 0,95

Габаритные размеры, мм

указаны в чертеже

Блок питания

встроенный

Длина примыкающего кабеля, м

0,5

Вид климатического исполнения

У1

Класс защиты от поражения электрическим током

I

Степень защиты корпуса светильника

IP67



Наименование светильника Масса, кг Мощность, Вт Световой поток (не менее), Лм
ДВУ11–8/ХС/"Терра"- 001 4,5 8 720
ДВУ11–8/ХС/"Терра"- 002 4,6 8 720
  • 001 - декоративное обрамление круглое (Ø156мм);
  • 002 - декоративное обрамление квадратное (200х200мм).
  • Буква «Х» в наименовании светильника заменяется значением угла рассевания света:

    • 120° - светильник без оптики;
    • , 10°, 15°, 30°, 45°, 60° - светильник с оптикой.

    Буква «С» в наименовании светильника заменяется обозначением цвета свечения:

    • ХБ - холодный белый (4500-5500К);
    • ТБ - тёплый белый (3000-4200К);
    • С - согласованный (янтарный, синий, зелёный, красный).
    терра чертеж
    терра чертеж

    Декларация соответствия



      Загрузить

    Паспорт светильника



      Загрузить

    Описание светильника



      Загрузить

    DWG-чертежи AutoCAD 2007



      Загрузить
