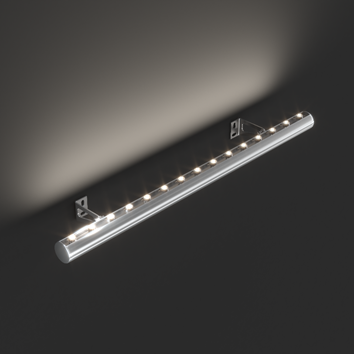

Серия ДДУ50 "Слайд"

  Главная/Продукция/Серия ДДУ50 "Слайд"

Применение

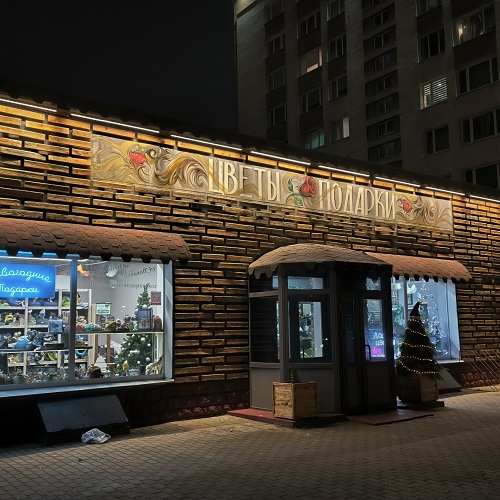

Архитектурно-декоративная подсветка зданий и сооружений, подсветка рекламных щитов, наружное освещение входных групп, внутреннее освещение производственных помещений и т.д. Светильник устанавливается на любую поверхность, под любым углом к освещаемой поверхности.

Корпус

Экструдированный алюминиевый профиль с гальванопокрытием (анодное оксидирование). Боковые крышки - алюминиевые, литые под давлением с полимерным покрытием. Корпус светильника и боковые крышки могут быть окрашены в соответствии с требованиями заказчика. Вывод кабеля может быть расположен как на боковой крышке, так и непосредственно на корпусе светильника. Возможно транзитное соединение при помощи герметичных разъемов.

Крепление

Узел крепления представляет собой две шарнирно соединенные скобы из нержавеющей стали. Благодаря направляющим в корпусе светильника, кронштейн, для удобства монтажа, может перемещаться по всей длине светильника. Угол регулировки наклона кронштейна - 180°.

Рассеиватель

Рассеиватель может быть выполнен из ударопрочного светостабилизированного поликарбоната (прозрачного или матового) либо из закаленного стекла.

Оптика

Возможно применение вторичной оптики для обеспечения узкого угла рассеивания света.

Источник света

Светодиоды марки «Samsung»



Напряжение питания, В

220 ± 10%

Частота, Гц

50 ± 10%

Потребляемая мощность, Вт

4, 11, 18, 22, 33, 44, 55, 60, 66

Марка светодиода

"Samsung"

Коэффициент мощности драйвера, Cos ф

≥ 0,95

Габаритные размеры, мм

указаны в чертеже

Ударопрочность

IK06

Блок питания

встроенный

Длина примыкающего кабеля, м

1

Вид климатического исполнения

У1

Класс защиты от поражения электрическим током

I

Степень защиты корпуса светильника

IP66



Наименование светильника Масса, кг Мощность, Вт Длина L (не более), м Световой поток (не менее), Лм
ДДУ50–4/ХС/"Слайд"* 0,5 4 0,14 360
ДДУ50–11/ХС/"Слайд"* 0,9 11 0,28 1080
ДДУ50–22/ХС/"Слайд"* 0,9 22 0,28 1960
ДДУ50–2х11/ХС/"Слайд" 1,7 22 0,52 2160
ДДУ50–3х11/ХС/"Слайд" 2,4 33 0,77 3240
ДДУ50–4х11/ХС/"Слайд" 3,1 44 1,01 4320
ДДУ50–5х11/ХС/"Слайд" 4,3 55 1,26 5400
ДДУ50–6х11/ХС/"Слайд" 4,6 66 1,5 6480
ДДУ50–11/ХС/"Слайд"-002 0,9 18 0,31 842
ДДУ50–5х11/ХС/"Слайд"-002 3,1 60 1,21 3368

*Светильник комплектуется одним поворотным кронштейном крепления

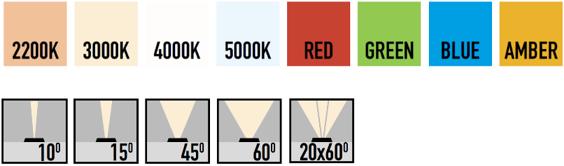

Буква «Х» в наименовании светильника заменяется значением угла рассевания света:

  • 120° - светильник без оптики;
  • , 10°, 15°, 30°, 45°, 60°, 10x50° - светильник с оптикой.

Буква «С» в наименовании светильника заменяется обозначением цвета свечения:

  • ХБ - холодный белый (4500-5500К);
  • ТБ - тёплый белый (3000-4200К);
  • С - согласованный (янтарный, синий, зелёный, красный).

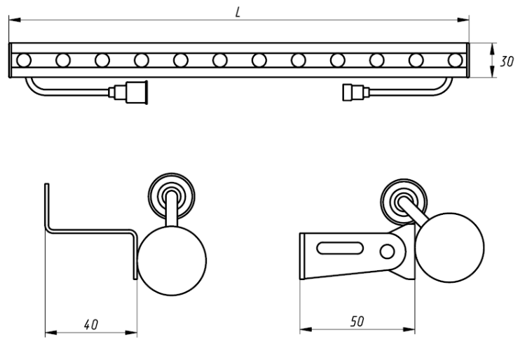

чертеж слайд
