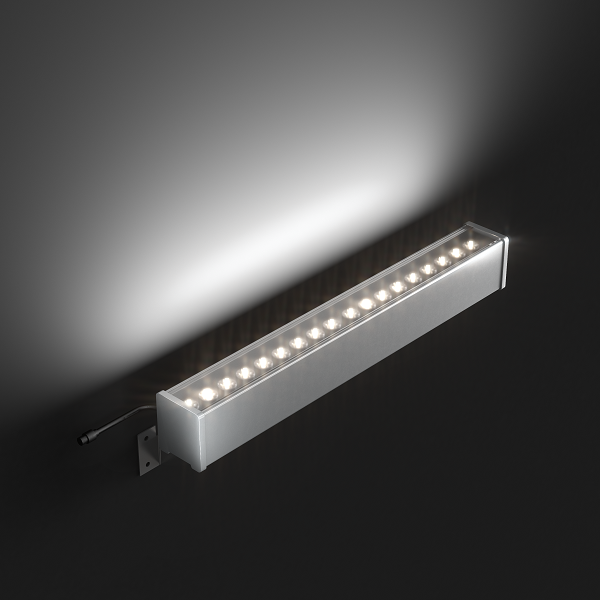

Серия ДДУ30 "Космос"

  Главная/Продукция/Серия ДДУ30 "Космос"

Применение

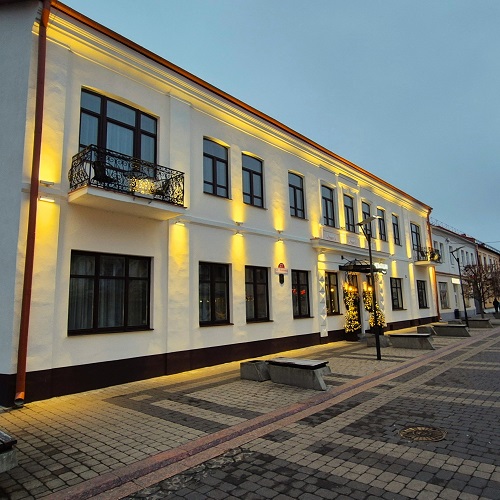

Архитектурно-декоративная подсветка зданий и сооружений, подсветка рекламных щитов, наружное освещение входных групп, внутреннее освещение производственных помещений и т.д. Светильник устанавливается на любую поверхность, под любым углом к освещаемой поверхности.

Корпус

Экструдированный алюминиевый профиль с гальванопокрытием (анодное оксидирование). Боковые крышки - алюминиевые, литые под давлением с полимерным покрытием. Возможно окраска корпуса светильника и боковых крышек в соответствии с требованиями заказчика. Вывод кабеля может быть расположен как на боковой крышке, так и непосредственно на корпусе светильника. Возможно транзитное соединение при помощи герметичных разъемов.

Крепление

Узел крепления представляет собой две шарнирно соединенные скобы из нержавеющей стали. Благодаря направляющим в корпусе светильника, кронштейн, для удобства монтажа, может перемещаться по всей длине светильника. Угол регулировки наклона кронштейна - 180°.

Рассеиватель

Рассеиватель выполнен из ударопрочного светостабилизированного поликарбоната (прозрачного либо матового). По периметру нанесен силиконовый герметик.

Оптика

Возможно применение вторичной оптики для обеспечения узкого угла рассеивания света.

Источник света

Светодиоды марки «Samsung» со световой отдачей не менее 140 Лм/Вт.



Напряжение питания, В

220 ± 10%

Частота, Гц

50 ± 10%

Потребляемая мощность, Вт

4, 11, 22, 33, 44, 55, 66

Марка светодиода

"Samsung"

Коэффициент мощности драйвера, Cos ф

≥ 0,95

Габаритные размеры, мм

указаны в чертеже

Блок питания

встроенный

Длина примыкающего кабеля, м

1

Вид климатического исполнения

У1

Класс защиты от поражения электрическим током

I

Степень защиты корпуса светильника

IP65



Наименование светильника Масса, кг Мощность, Вт Длина L (не более), м Световой поток (не менее), Лм
ДДУ30–4/ХС/"Космос"* 0,5 4 0,14 360
ДДУ30–11/ХС/"Космос"* 0,9 11 0,28 1080
ДДУ30–22/ХС/"Космос"* 0,9 22 0,28 1960
ДДУ30–2х11/ХС/"Космос" 1,7 22 0,52 2160
ДДУ30–3х11/ХС/"Космос" 2,4 33 0,77 3240
ДДУ30–4х11/ХС/"Космос" 3,1 44 1,01 4320
ДДУ30–5х11/ХС/"Космос" 4,3 55 1,26 5400
ДДУ30–6х11/ХС/"Космос" 4,6 66 1,5 6480

*Светильник комплектуется одним поворотным кронштейном крепления

Буква «Х» в наименовании светильника заменяется значением угла рассевания света:

  • 120° - светильник без оптики;
  • , 10°, 15°, 30°, 45°, 60° - светильник с оптикой.

Буква «С» в наименовании светильника заменяется обозначением цвета свечения:

  • ХБ - холодный белый (4500-5500К);
  • ТБ - тёплый белый (3000-4200К);
  • С - согласованный (янтарный, синий, зелёный, красный).
